Rætta uppsetingin avPneumatiskur magnetventilur
1. Vinarliga kanna, um modellið og parametrini á navnaplátuni ella merkinum á magnetventilinum eru í samsvari við tey, sum eru skotið upp, tá tú bíleggur. Um feilir eru, vinarliga set teg í samband við veitara beinanvegin.
2. Áðrenn tú setur upp, skalt tú lesa brúkaravegleiðingina væl og kanna, um veruligu arbeiðsviðurskiftisparametrini á staðnum eru innan fyri nýtsluøkið hjá vøruni, tú hevur keypt. Um arbeiðsviðurskiftini á staðnum fara upp um loyvda markið, skalt tú steðga uppsetingini ella nýtsluni beinanvegin og ráðfør teg við okkum fyri at sleppa undan vanlukkum ella skaðum á vøruna.
3. Fylg uppsetingarrakstrarstigunum neyvt, minst til fyrivarni og lyklapunkt, og ger fullar fyrireikingar áðrenn uppseting.
4. Áðrenn magnetventilurin verður settur upp og knýttur til rørið, skalt tú fyrst skola rørið við luft ella vatni við einum trýsti á Størri enn ella javnbjóðis 0,3MPa fyri at tryggja, at óreinindi í rørinum (so sum sveisislag, tætningsleivdir, skittur o.s.fr.) verða burturbeind.
5. Magnetventilar skulu ikki setast upp í teimum lág-liggjandi økjunum á rørleiðingum. Um tey eru sett upp í ílatútflutningsleiðslupartinum, skal leiðsluúttøkan ikki so nógv sum gjørligt førast út úr botninum á ílatinum fyri at forða fyri, at óreinindi, sum eru sett niðri á ílatinum, renna út og koma inn í magnetventilin, og elva til feilir. Tí skal leiðsluúttøkan førast út eitt sindur omanfyri botnin í ílatinum.
6. Yvirhøvur kunnu magnetventilar bert nýtast Í eina ætt og mugu ikki setast upp aftur. Vanliga er eitt "" merki á ventilkroppinum, sum vísir ættina hjá miðalstreyminum, ella ensku bókstavirnir" In "umboða inntøkuna og" OUT "umboða úttøkuna. Vinarliga setið tey upp strangt í hesa ávístu ættina; annars kann vætan sjálvvirkandi lata upp ella leka, tá ið hon kemur til magnetventilin.
7. Tá tú yvirtekur rørið, skalt tú ansa eftir ikki at nýta ov nógv tættingartilfar. Til dømis skal longdin á ytra tráðinum á rørinum ikki vera meira enn effektiva longdin á innara tráðinum á magnetventilinum, tá ið samanbinding verður við tráði. Brúka eina fílu til at sniðgeva hálva stevnuna í fremra endanum á ytru tráðnum, og byrja at vinda tætningsbandið frá øðrum tráðnum. Annars kann ov nógv tætningsband ella límleivdir, sum koma inn í innara holið í magnetventilinum, elva til feil.
8. Krøv til vætuna í magnetventilinum: Tryggjast skal, at vætan er óreinindi, ikki krystalliserast, ikki steðgar, ikki skallar, ikki límar, og at seigdin er minni enn 22CST; annars kann tað elva til feilir. Samstundis skal eitt filtur setast upp á fremru rørini á magnetventilinum, og meskstøddin á filtrinum skal vera Størri enn ella javnbjóðis 60 meskum fyri at forða fyri, at óreinindi koma inn í magnetventilin.
9. Vinarliga gev gætur eftir verndarstøðinum á vøruni, tú bíleggur. Vanliga slagið skal ikki nýtast í eldfimum og spreingievnisvandaligum umhvørvum. IP54-flokkurin skal ikki setast upp uttandura ella á støðum, har nógvur vatnlekur ella sprutt er.

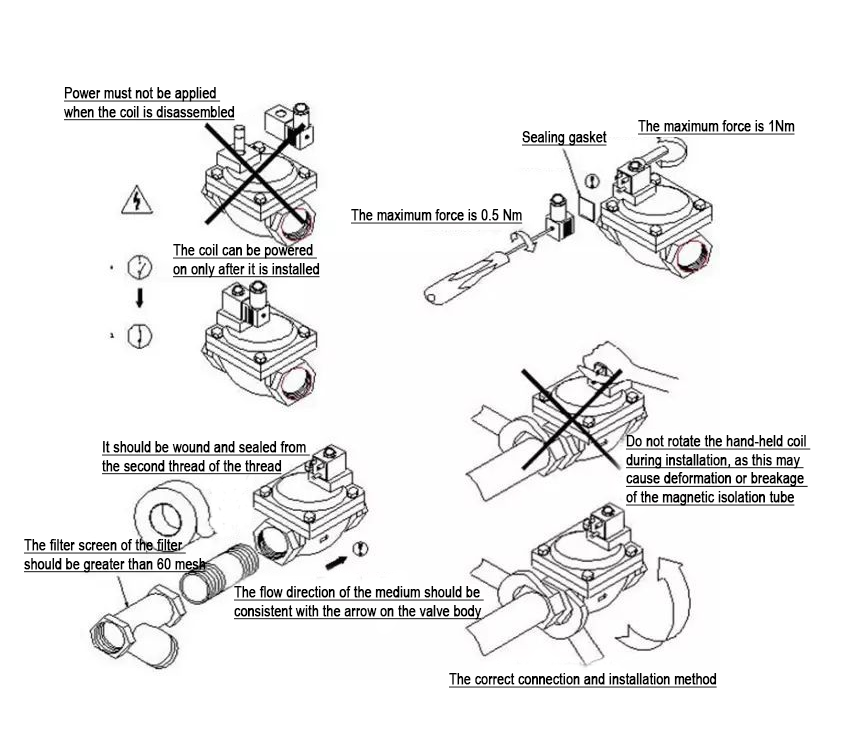

10. Magnetventilin skal setast upp á vatnrætta rørleiðing (sum víst á mynd 1). Spolan skal setast upp loddrætt uppeftir og má ikki setast upp loddrætt (sum víst á mynd 2), annars elvir hon til leka og ávirkar livitíðina.
11. Innleggingarstøðan á magnetventilinum skal bíleggja eitt ávíst rakstrarpláss fyri at lætta um dagligt viðlíkahald og regluligt viðlíkahald.
12. Í teimum førum, har stívleikin í rørleiðingini ikki er nóg mikið ella vatnhamrafyribrigdi er, verður mælt til at festa rørini áðrenn og eftir ventilin við festum ella øðrum amboðum til at fyribyrgja ristingar orsakað av rakstri av magnetventilinum.
13. Tá ið nýtt verður á frysti- ella ógvuliga køldum støðum, skulu rørini og ventilkroppurin vera bjálvað við hitabjálvingartilfari, ella skulu hitarar setast upp á rørini.
14. Eftir at magnetventilin er knýttur at rørinum, skal hann trýstast frameftir (trýst ikki afturvendandi; annars fær magnetventilurin skaða). Kanna, um nakar lekur er við magnetventilinum og tilknýtisrørinum.
15. Fyri magnetventilar, sum eru útgjørdir við vanligum stykkiskassa, skal plaststykkiskassin takast av og latast upp. Eftir at tú hevur tikið royndarstreymsnúran av verksmiðjuni, skalt tú seta streymsnúran hjá brúkaranum í samband við terminalin og tryggja hann. Men fyri magnetventilar við tráðum ella leiðingum kann burturbeining ikki gerast. Set tráðirnar beinleiðis í streymsnúran hjá brúkaranum.
16. Kraftstýringarrásirnar og amboðini, sum eru knýtt at magnetventilinum, so sum stafettir, rotarar og kontaktorar, skulu vera fast samanbundin uttan nakran leysleika ella vibratión. El-rásin skal vera knýtt at samsvarandi sikring til verju av el-rásini; annars ávirkar tað vanliga raksturin av magnetventilinum ella elvir til skaða.
17. Fyri at lætta um vanligt viðlíkahald ella fyribyrgja viðgerð og útskifting av magnetventilum, um teir eru í ólagi, og fyri at tryggja vanligan rakstur av skipanini, verður mælt til at taka eina av hesum backup-leiðsluskipanum:
18. Eftir at magnetventilurin er settur upp og eftirlits- og fyrireikandi royndargongdirnar eru lidnar, skal væta koyrast inn til eina royndarkoyring uppá 3 til 5 ferðir. Fyrst eftir at hava staðfest, at alt er vanligt, kann tað takast í formliga nýtslu.
19. Viðmæli: Um tú upplýsir okkum, tá tú bíleggur magnetventilin, at hann er til vætustreym, men undir royndini, gass kemur inn, og lekur hendir, ella lekin fer upp um standardin, er tað eitt vanligt fyribrigdi. Hetta kemst av, at munur er á tættleika og seigd millum gass og vætu. Hesa tíðina, um tú innførir vætu, verður eingin leki ella fer upp um standardin.
Omanfyri er hvussu tú setur upp ein Pneumatiskan Magnetventil. Fyri at fáa meira at vita viðkomandi upplýsingar, vitjahttps://www.
